如何使用编辑器搭建配电、制冷拓扑图

发布于 2022年07月04日

管线三维模型能直观地描述管线的三维特征及管线间的空间关系，能真实地反映管线的空间分布状况，所以管线三维已成为当前研究的重点。采用二维管线生成三维管线模型的方法，在管点建模时需要大量的数据输入和编辑工作。采用这种方法建模，速度慢且效率低，难以实现复杂管线的建模。管线是空心的实体，为便于管线维护，管线点布置在附属设施中，因此，从管线三维表面模型到管线真三维模型是管线发展的必然。



一、管道菜单栏介绍



1



二、绘制管道

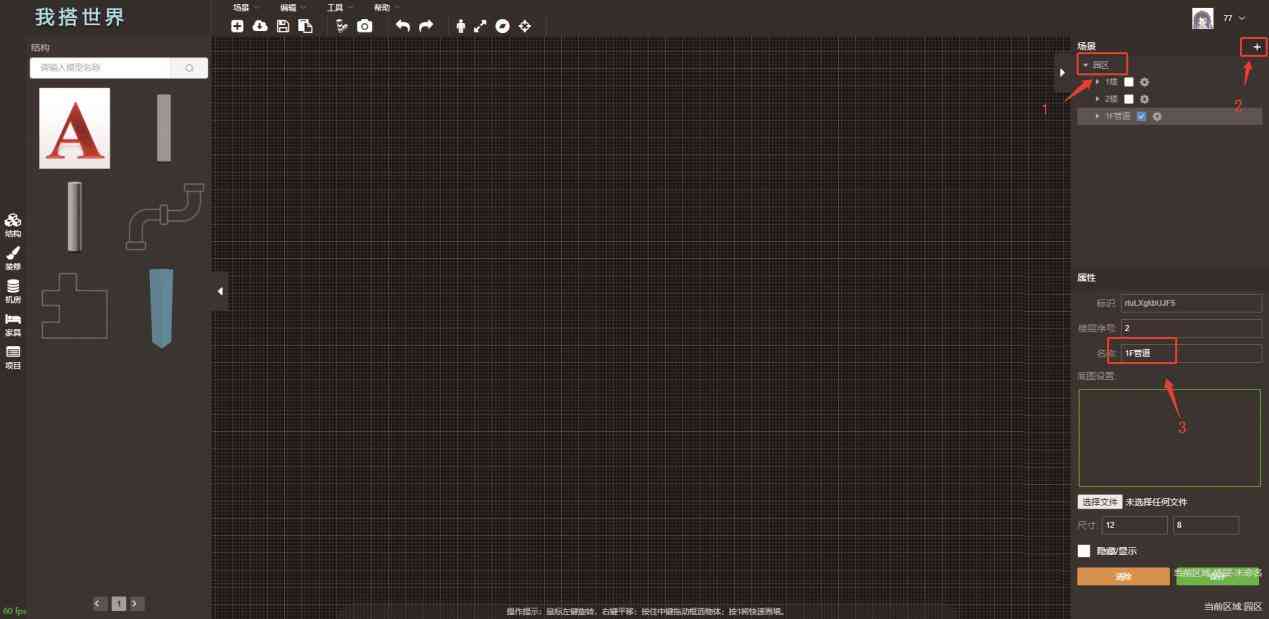

1. 首先画好场景，左键双击“园区”，新增一个新的楼层，命名为1F管道。



2

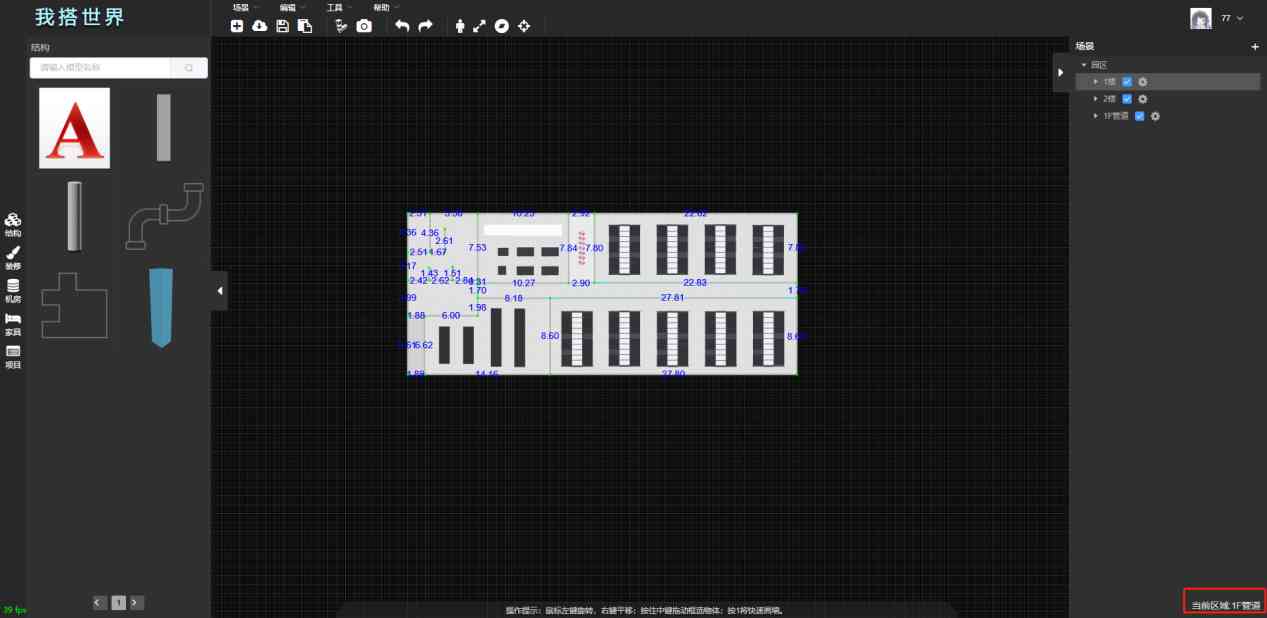

2. 其次左键双击选中“1F管道”楼层，然后打开场景楼层。



3



3. 点击“管道”，调整管道半径、高度、颜色、透明度等。



4



4. 再次点击“绘制管道”的画笔。



5



5. 根据现场AutoCAD 图纸去绘制管道，绘制过程当中需要注意地方：

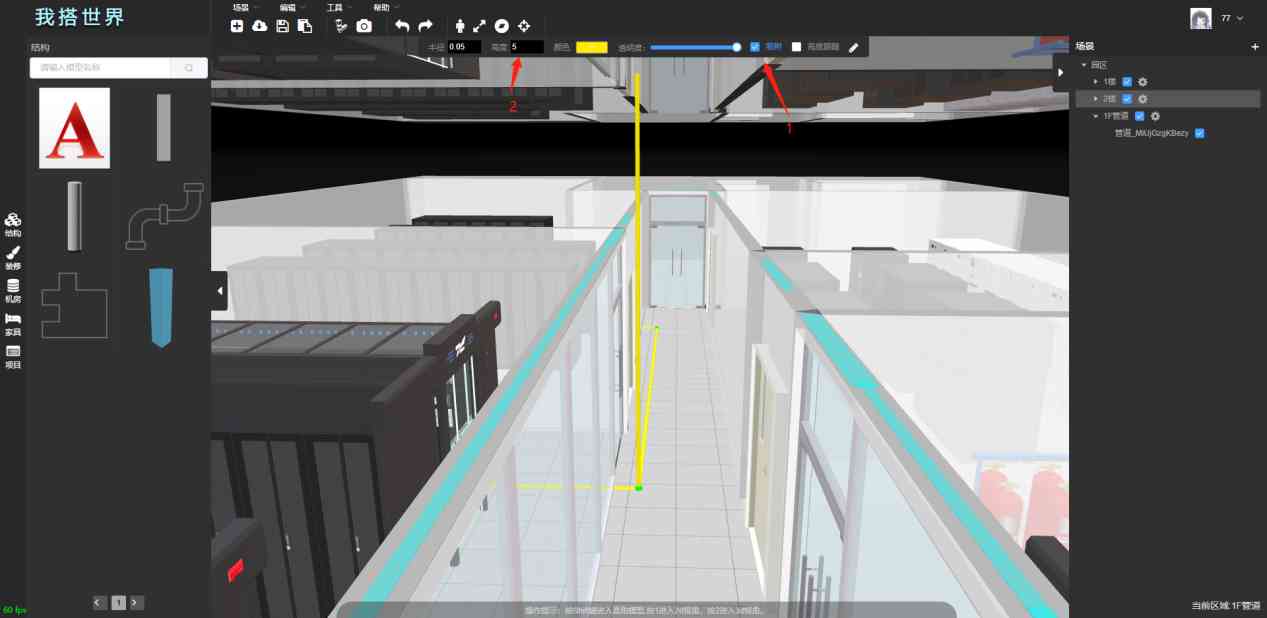

（1）长按shift，管道垂直。



6

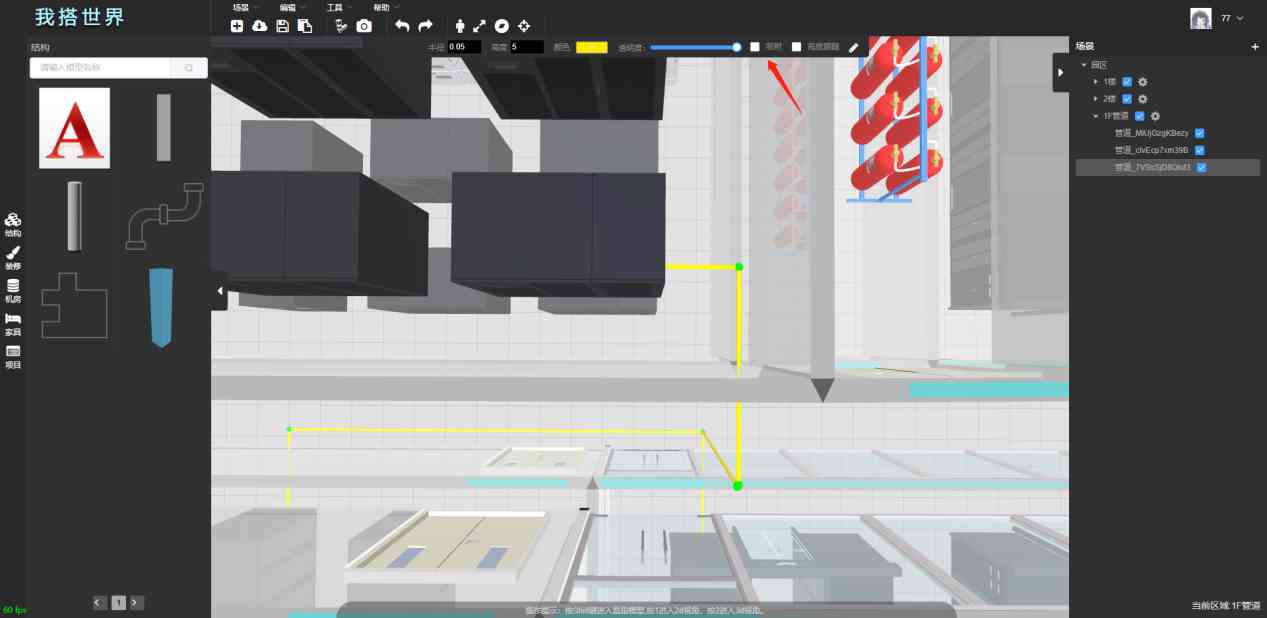

（2）管道连接上一层，需要点击菜单栏的吸附工具，再设置高度。



7



（3）不需要连接楼层管道时，则需要取消吸附工具。



8

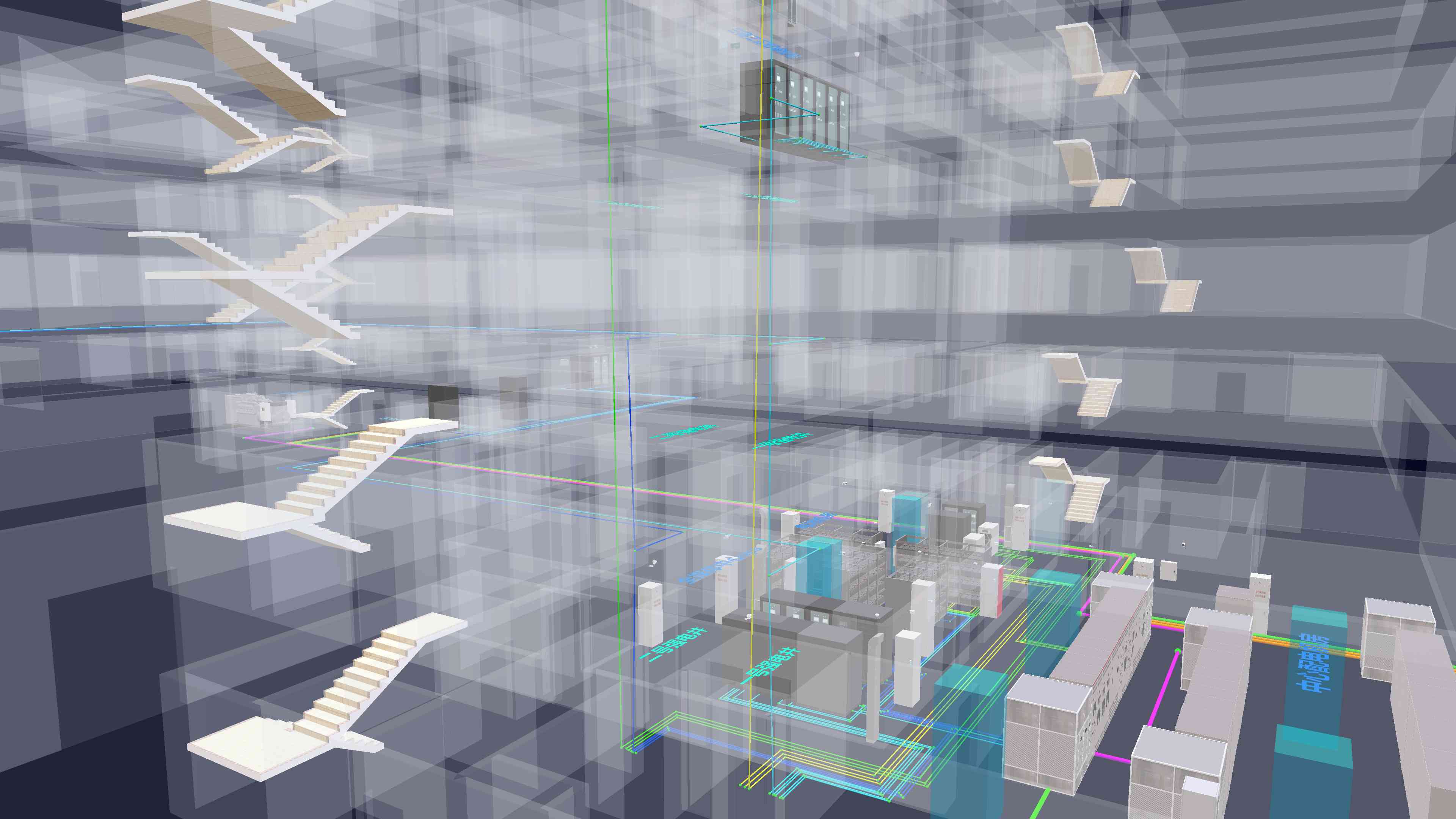

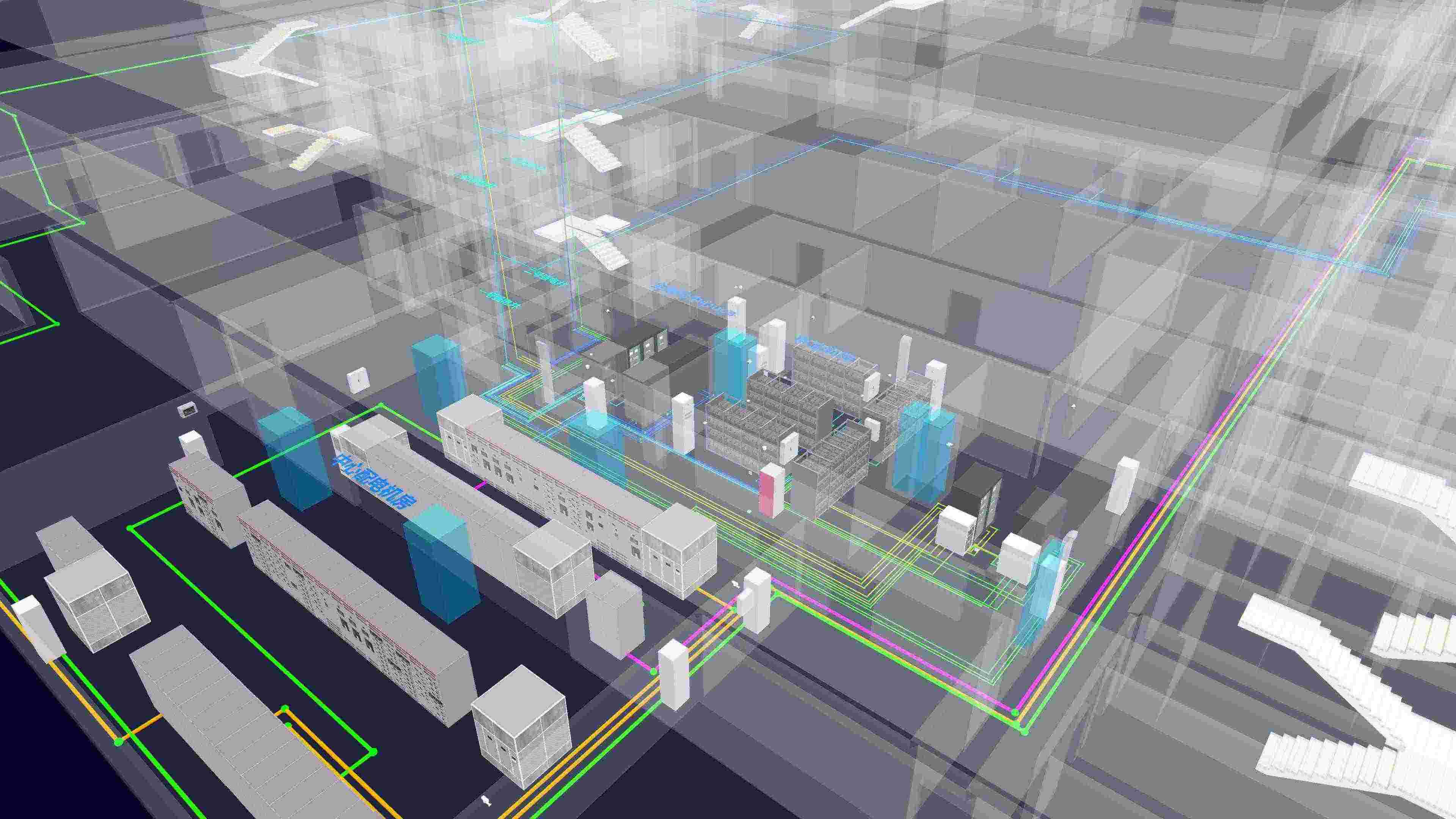

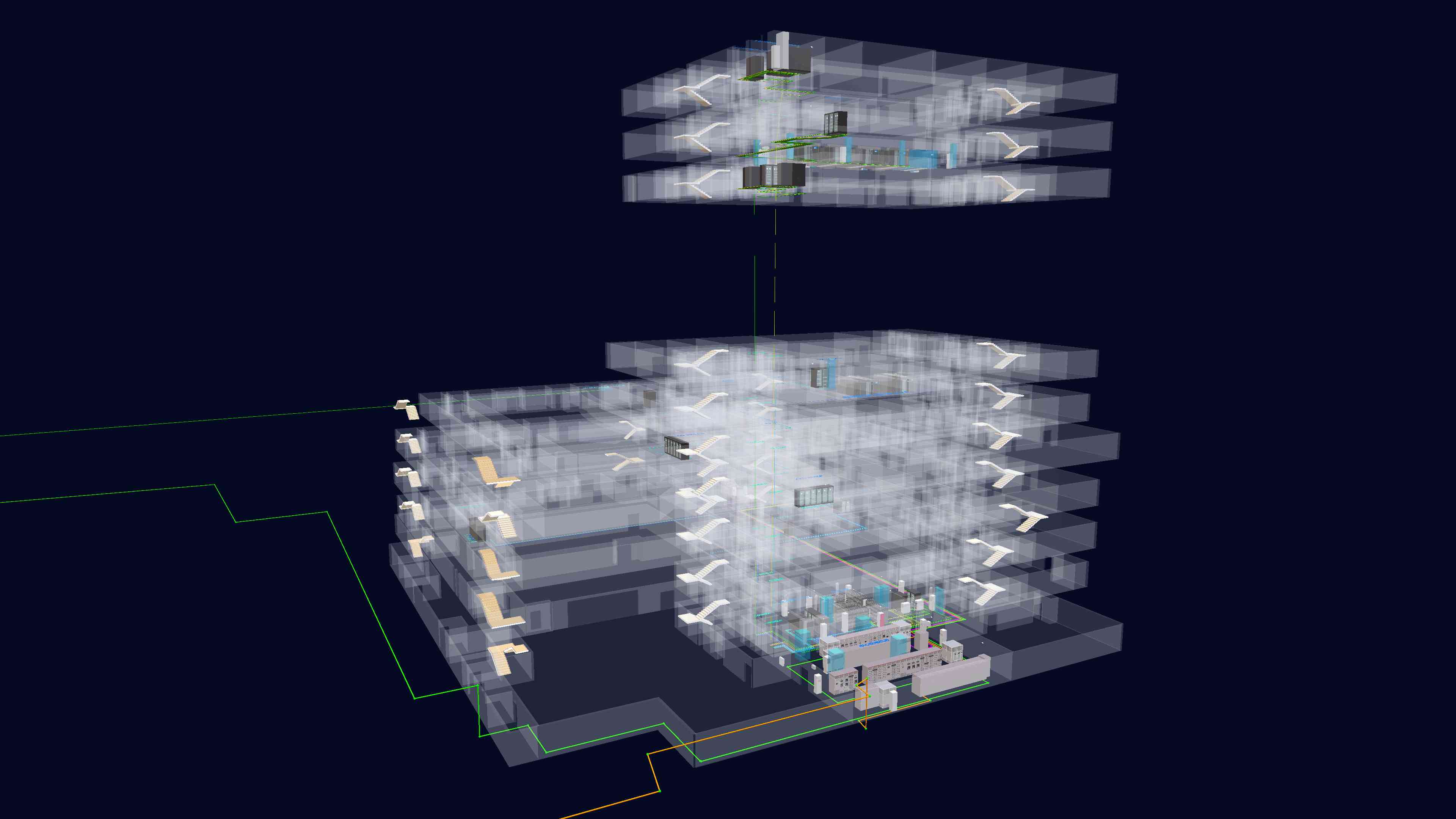

三、管道最终效果图



9



10



11
